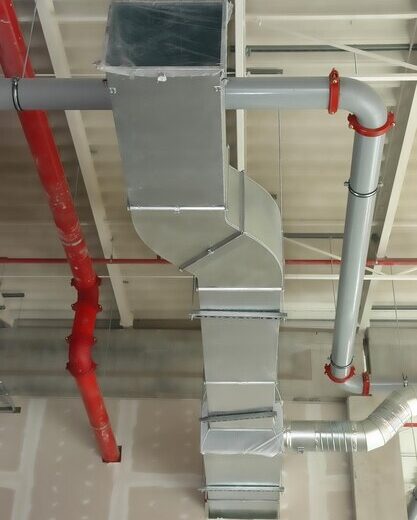

Tubulatura în sistemele HVAC-R: materiale și tehnici de montaj
Tubulatura reprezintă coloana vertebrală a oricărui sistem HVAC-R, asigurând transferul eficient al agentului frigorific, aerului sau lichidelor de răcire între componentele cheie. Eficiența energetică a unui sistem depinde în proporție de 20-30% de calitatea și corectitudinea montajului tubulaturii, deoarece pierderile de presiune, scurgerile sau izolația necorespunzătoare pot duce la creșteri semnificative ale consumului de energie. De exemplu, o tubulatură neizolată corespunzător poate genera condens și pierderi de până la 15% din capacitatea de răcire, în timp ce un diametru incorect ales poate suprasolicita compresorul, reducând durata de viață a echipamentului. În cele peste 3.000 de proiecte realizate de FIDELITAS COM în ultimii 33 de ani, am observat că optimizarea traseelor de tubulatură și alegerea materialelor pot reduce costurile operaționale cu până la 10% anual.
Materialele utilizate pentru tubulatura HVAC-R variază în funcție de aplicație, temperatură, presiune și mediu de operare. Cuprul rămâne cel mai folosit material, datorită conductivității termice excelente, rezistenței la coroziune și ușurinței în prelucrare. Cu toate acestea, în aplicații industriale sau în medii agresive (de exemplu, hale cu substanțe chimice), utilizăm frecvent oțel inoxidabil AISI 304 sau 316, care oferă o durabilitate superioară, deși costul și dificultatea sudării sunt mai ridicate. Pentru sistemele de ventilație sau evacuare fum, tubulatura din oțel zincat sau aluminiu este preferată datorită greutății reduse și rezistenței la coroziune. În proiectele noastre pentru clienți precum Celestica sau Leoni, am optat pentru tubulatură din oțel inoxidabil în zonele cu expunere la umezeală sau substanțe corozive, în timp ce pentru aplicații rezidențiale sau comerciale (de exemplu, mall-ul Lotus Center), cuprul a fost soluția optimă. Un caz particular este reprezentat de tubulatura flexibilă din aluminiu sau PVC armat, utilizată în spații cu acces dificil sau pentru reducerea vibrațiilor, însă aceasta are limitări în ceea ce privește presiunea maximă admisă și durabilitatea pe termen lung.
Izolarea termică a tubulaturii este esențială pentru prevenirea pierderilor de energie și a condensului, care poate duce la coroziune sau mucegai. Materialele izolatoare cele mai utilizate sunt spuma elastomerică (de exemplu, Armaflex sau Kaiflex), vata minerală sau poliuretanul, fiecare având avantaje specifice. De exemplu, spuma elastomerică este ideală pentru tubulatura de cupru din sistemele de climatizare, datorită rezistenței la umezeală și ușurinței în aplicare, în timp ce vata minerală este preferată pentru tubulatura de diametru mare din sistemele industriale, unde temperaturile pot depăși 100°C. În atelierul nostru de 150 mp din Oradea, producem componente personalizate pentru izolație, adaptate nevoilor fiecărui proiect. Un exemplu concret este proiectul pentru spitalul CFR Oradea, unde am izolat tubulatura cu spumă Armaflex HT, rezistentă la temperaturi de până la 150°C, pentru a preveni pierderile de căldură în sistemul de încălzire.
Etanșeitatea tubulaturii este un factor critic pentru performanța și siguranța sistemelor HVAC-R. Scurgerile de agent frigorific nu doar reduc eficiența, dar pot afecta și mediul, dat fiind potențialul de încălzire globală al acestor substanțe. Pentru verificarea etanșeității, utilizăm echipamente specializate precum detectoarele de scurgeri cu ultrasunete sau spectrometrele de masă (de exemplu, modelul INFICON D-TEK Select), care pot identifica scurgeri de până la 0,5 grame/an. În plus, aplicăm teste de presiune cu azot uscat, urmate de verificări cu săpun sau soluții fluorescente, pentru a asigura o etanșeitate perfectă. Un exemplu este proiectul pentru fabrica H&T din NPE East Europe, unde am realizat teste de presiune la 40 bar pentru tubulatura de cupru din sistemul de refrigerare, asigurându-ne că nu există scurgeri înainte de punerea în funcțiune.
Diametrul și grosimea tubulaturii influențează direct performanțele sistemului, deoarece determină viteza de curgere a agentului frigorific și pierderile de presiune. Un diametru prea mic poate duce la creșterea vitezei agentului, generând zgomot și uzură prematură a compresorului, în timp ce un diametru prea mare poate reduce eficiența transferului de căldură. În proiectele noastre, calculăm diametrul optim folosind software specializat (de exemplu, Daikin VRV Xpress sau Mitsubishi City Multi), ținând cont de lungimea traseului, diferențele de nivel și tipul de agent frigorific. De exemplu, pentru un sistem VRV instalat în sediul NTT Data, am ales tubulatură de cupru cu diametrul de 19,05 mm (3/4 inch) pentru trasee scurte și 28,58 mm (1 1/8 inch) pentru trasee lungi, asigurând astfel o distribuție uniformă a agentului frigorific și o eficiență energetică optimă.
Tehnicile de sudură și îmbinare variază în funcție de materialul tubulaturii. Pentru cupru, sudura cu flacără oxiacetilenică sau brazarea cu aliaj de argint (de exemplu, Sil-Fos) sunt cele mai utilizate metode, asigurând îmbinări rezistente și etanșe. În atelierul nostru, utilizăm echipamente de sudură de la branduri precum Rothenberger sau RITMO, care permit un control precis al temperaturii și al debitului de gaz. Pentru oțelul inoxidabil, sudura TIG (Tungsten Inert Gas) este preferată datorită calității superioare a îmbinărilor, fiind utilizată în proiecte industriale precum cel pentru fabrica Bosch din Cluj. Un aspect critic este pregătirea suprafețelor înainte de sudură, care include curățarea cu perii din oțel inoxidabil și degresarea cu solvenți speciali, pentru a evita contaminarea îmbinărilor.
Montajul tubulaturii în spații comerciale și industriale prezintă provocări distincte. În clădirile comerciale (de exemplu, mall-uri sau hoteluri), accentul cade pe estetică și integrarea discretă a tubulaturii în designul interior, în timp ce în aplicațiile industriale, prioritatea este rezistența la condiții extreme și durabilitatea. De exemplu, în proiectul pentru mall-ul Lotus Center, am utilizat tubulatură flexibilă din aluminiu pentru a facilita montajul în spații înguste și a reduce vibrațiile, în timp ce pentru fabrica Purem by Eberspaecher, am optat pentru tubulatură rigidă din oțel inoxidabil, ancorată cu suporturi antivibrații. Un alt aspect important este protecția anticorozivă, pentru care aplicăm acoperiri speciale precum vopsele epoxidice sau acoperiri cu zinc termic, în funcție de mediu. În proiectele pentru clienți precum Lidl sau Kaufland, am utilizat tubulatură zincată la cald pentru sistemele de ventilație, asigurând o durabilitate de peste 20 de ani.
Vibrațiile și dilatarea termică pot afecta durabilitatea tubulaturii, mai ales în sistemele industriale sau în clădirile cu structuri flexibile. Pentru a compensa dilatarea termică, utilizăm compensatoare de dilatare (de exemplu, din cauciuc sau metal), iar pentru reducerea vibrațiilor, ancorăm tubulatura cu suporturi elastice sau amortizoare de vibrații. De exemplu, în proiectul pentru fabrica Leoni din Beiuș, am instalat compensatoare de dilatare din oțel inoxidabil pe traseele lungi de tubulatură, pentru a preveni fisurarea îmbinărilor. În plus, utilizăm suporturi reglabile și bride de fixare din materiale rezistente, precum oțelul galvanizat sau inoxidabil, pentru a asigura stabilitatea tubulaturii în timp.
Întreținerea tubulaturii este esențială pentru menținerea performanțelor sistemului pe termen lung. Practicile recomandate includ inspecții vizuale periodice pentru identificarea coroziunii sau scurgerilor, curățarea suprafețelor și verificarea izolației. În cadrul serviciilor noastre de mentenanță pentru clienți precum Auchan sau Carrefour, efectuăm teste de presiune și verificări cu detectoare de scurgeri la fiecare 6 luni, pentru a preveni defecțiunile. De asemenea, recomandăm înlocuirea izolației deteriorate și aplicarea de acoperiri anticorozive suplimentare în zonele expuse la umezeală sau substanțe chimice. Un exemplu este proiectul pentru spitalul CFR Oradea, unde am implementat un program de mentenanță preventivă, care include verificări trimestriale ale tubulaturii și înlocuirea componentelor uzate.
Dacă doriți să discutați mai detaliat despre optimizarea tubulaturii pentru proiectul dumneavoastră, vă invităm să ne vizitați la sediul nostru din Oradea, Str. Iasomiei, nr. 4. Echipa noastră de 6 specialiști vă poate oferi consultanță gratuită și soluții personalizate, adaptate nevoilor specifice ale afacerii dumneavoastră. Cu o experiență de peste trei decenii în domeniu și mii de proiecte finalizate cu succes, suntem pregătiți să vă ajutăm să obțineți performanțe maxime din sistemul dumneavoastră HVAC-R.
